Стабилизатор напряжения RUCELF SRWII-12000-L в Перми

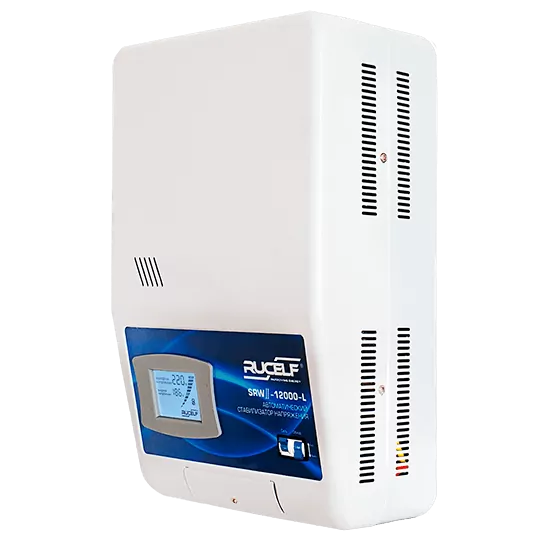

Релейный стабилизатор RUCELF SRWII-12000-L

Это электронный релейный стабилизатор поддерживающий стабильную точность выходного напряжения при расширенном входном диапазоне. Обеспечивает круглосуточно качественным напряжением однофазных потребителей бытового применения 220В.

Сфера применения:

Органы управления и отображения информации

1. Индикатор включения питания
2. Индикатор выходного напряжения
3. Индикатор входного напряжения
4. Индикация температуры автотрансформатора
5. Сообщение об ошибке
6. Шкала нагрузки стабилизатора
7. Индикатор максимальной нагрузки

Расчет необходимой мощности стабилизатора RUCELF

При длительной работе стабилизатора, при напряжении Uвх.< 170 вольт возможна перегрузка стабилизатора по току. Это приводит к значительному нагреву токоведущих частей и сокращает срок службы стабилизатора RUCELF SRWII. Во избежание такой ситуации, рекомендуем выбирать модель с 25% запасом от потребляемой мощности нагрузки или более, если планируется приобретение дополнительной техники, которая тоже будет подключаться к стабилизатору. Вы обеспечите "щадящий" режим работы стабилизатора, увеличивая его срок службы.
Для правильного расчета мощности стабилизатора, необходимо определить номинал входного автоматического выключателя в электрощите, где установлен электросчетчик. Для проверки правильности определения главного автомата, необходимо его выключить. Если электроэнергия отключилась во всем доме, это подтверждает правильность определения. Смотрим его номинал. Например С 25, что означает 25А. Для приблизительного расчета (без формул), делим это значение на 5. Получаем 5 кВт. Устанавливая в этом случае стабилизатор 6-8 квт, мы обеспечиваем легкий режим работы. В замен получаем продолжительный срок службы.

Принцип работы и конструкция изделия

Это релейный тип стабилизаторов, использующих ступенчатое регулирование выходного напряжения стабильной точностью его поддержания. Регулирование обеспечивается силовыми реле (обеспечивают коммутацию обмоток), автоматически отслеживающим изменения входного напряжения. Уровень выходного напряжения сравнивается с образцовым напряжением блока управления. При наличии отклонения, переключаются реле, настраивая выходное напряжение согласно эталонному значению. Величина добавочного напряжения, в зависимости от изменения входного уровня электросети добавляется или вычитается.
На передней части стабилизатора расположен жидкокристаллический дисплей, а на боковой стороне сетевой автоматический выключатель "СЕТЬ" и сетевой автоматический выключатель "ОБХОД" предназначенный для нестабилизированного транзитного входного напряжения.

Подключение стабилизатора

1. Подключения входных проводников
2. Подключение нагрузочных проводов
3. Подключение провода заземления
4. Основные характеристики работы стабилизатора.

Вы можете выбрать стабилизатор напряжения в основном каталоге магазина
